ZT-FH系列沖擊力錘
FH系列脈沖力錘有效的將力傳感器與力錘的擊打面結合為一體，精確測試沖擊力的大小。應用于結構健康測試、共振檢測、模態分析等阻尼結構的動態特性測試。FH系列力錘提供多種型號的力錘，并配備多種材料的緩沖頭及配重塊，適用不同尺寸的被測對象，提供各種頻率的脈沖力。

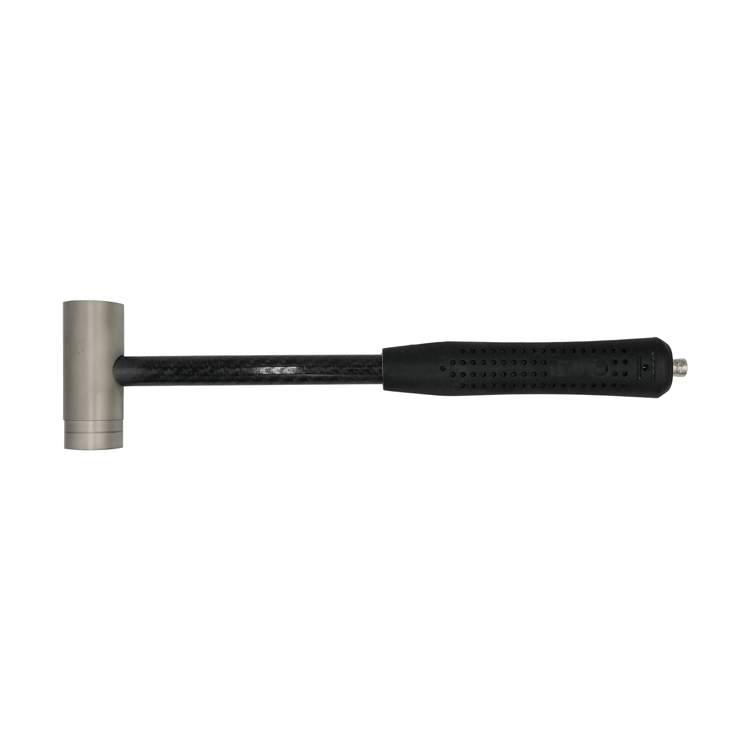

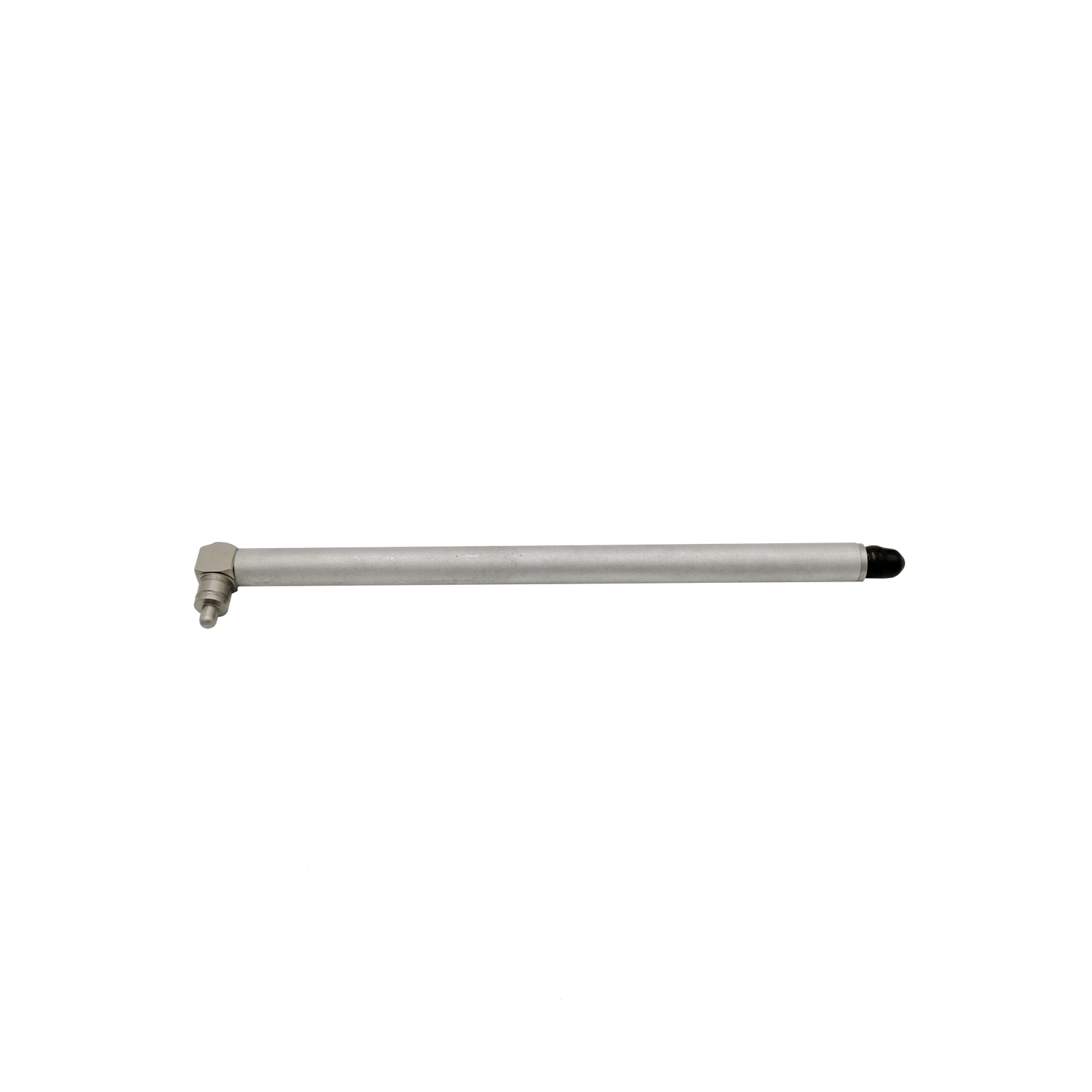

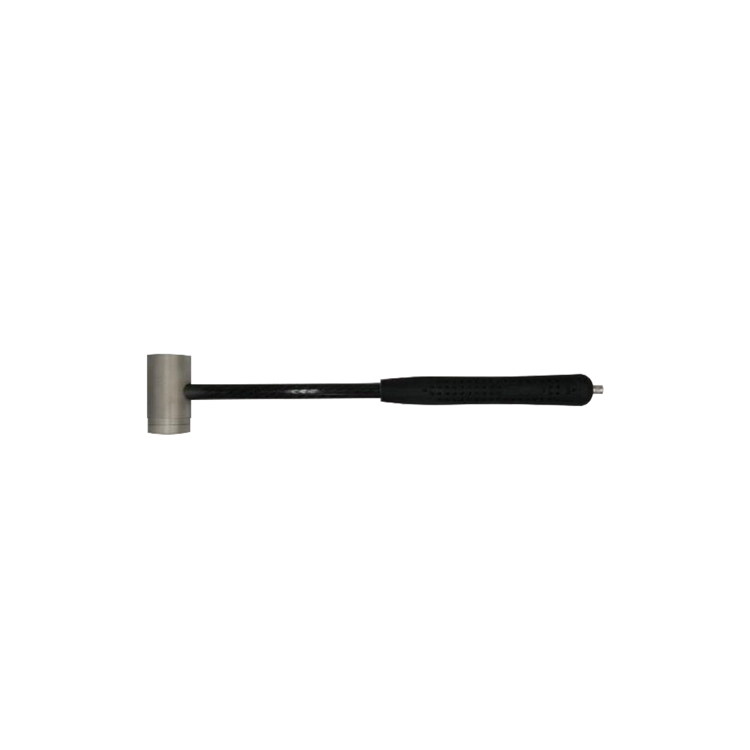

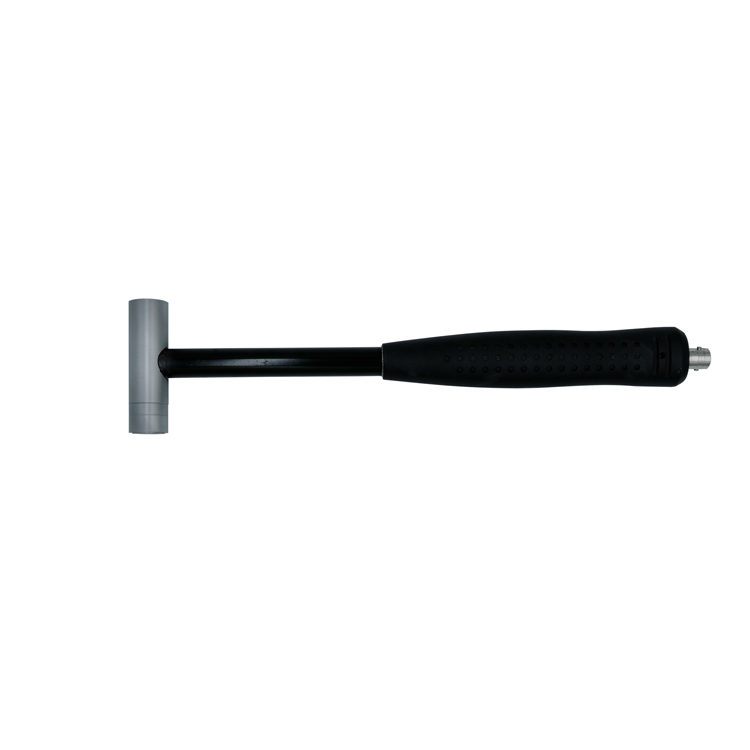

ZT-FH-00A | ZT-FH-01/-02 | ZT-FH-03/-04 | |||
|
|  | |||
型號 | FH-00A | FH-01 | FH-02 | FH-03 | FH-04 |
測量范圍 N | 200 | 2KN | 5KN | 30KN | 60KN |
靈敏度 mV/N | ~25 | ~2.5 | ~1 | 0.167 | 0.088 |
諧振頻率KHz | ≥70 | ≥40 | ≥40 | ≥40 | ≥40 |
錘頭重量 g | 3.7 | 61.5 | 61.5 | 350 | 350 |
緩沖錘頭 質量g | / | 鋼：~13.8，鋁：15.5 橡膠：14.7，尼龍：13.9 | 鋼：~61.5，鋁：74.2 橡膠：69.2，尼龍：68.4 | ||
/ | |||||
附加錘頭質量g | / | 24 | 124 | ||
錘頭直徑 g | / | φ17 | φ17 | φ30 | φ30 |
錘柄長度mm | 110 | 240 | 240 | 280 | 280 |
輸出方式 | 手柄底部L5 | 手柄底部BNC | 手柄底部BNC | 手柄底部BNC | 手柄底部BNC |
*沖擊力錘使用注意事項：
在測試使用中，人們多數使用力傳感器的輸出力值作為結構受到的沖擊力，而結構實際的受到的沖擊力卻要大于傳感器的輸出。因?yàn)楝F(xiàn)有結構形式的力錘在使用時，作為被測結構物體受到的沖擊力是由力錘本體加傳感器和緩沖錘頭組成的整體對它的沖擊，而傳感器的受力卻僅僅是力錘本體對它的作用力，所以誤差是明顯的。
被測結構受力=（錘頭重量+傳感器重量+緩沖錘頭重量）/錘頭重量*傳感器輸出
