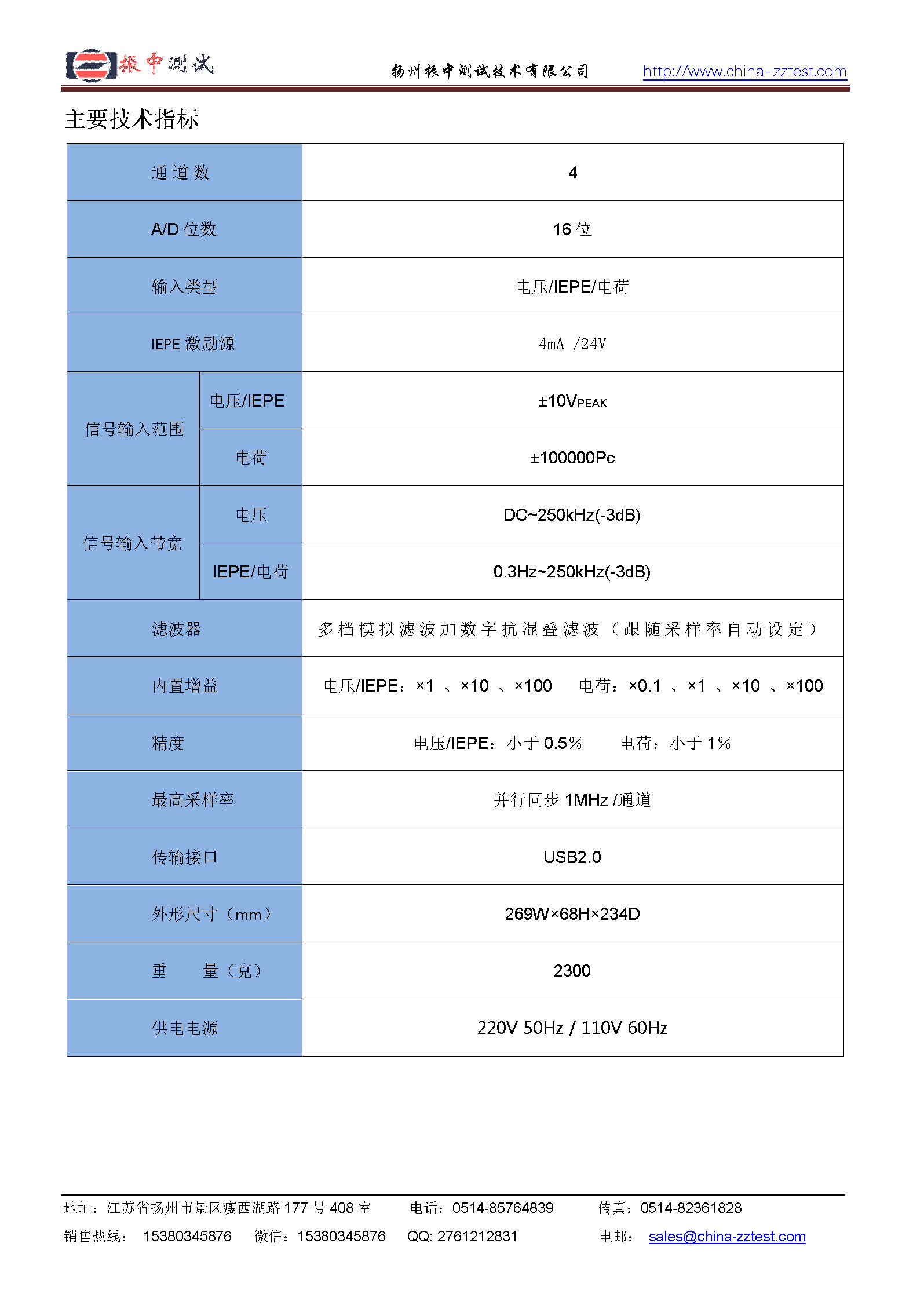

4通道高速信號分析儀主要技術指標
1、輸入通道數: 4
2、AD分辨率: 16位
3、采樣方式: 并行同步采樣
4、采樣速率: 最高1MHz/CH，多檔可設置
5、數據傳輸接口:USB2.0
6、信噪比：≥90 dB
7、系統準確度: 電壓輸入優于0.5％，電荷輸入優于1％
8、線性度: 滿度的0.1％
9、輸入方式：電壓/IEPE/電荷輸入，可通過軟件設置
10、電壓輸入范圍: ±10VP
IEPE激勵電源：(4mA±1mA) /(20-24VDC)
電荷輸入范圍: ±100000Pc
11、最大分析頻寬
電壓輸入：DC-250KHz（-3dB）
IEPE輸入：0.3Hz-250KHz（-3dB）
電荷輸入：0.3Hz-250KHz（-3dB）
12、硬件放大倍數
電壓/IEPE輸入：1倍、10倍、100倍
電荷輸入： 0.1倍、1倍、10倍、100倍
13、濾波器：每通道獨立的模擬濾波+數字抗混疊濾波
截止頻率:采樣速率的1/2.56倍,設置采樣速率時同步設定
阻帶衰減:約100dB/oct
14、外形尺寸: W269mm×H68mm×D228mm
15、供電電源: 100 – 240V AC ,50/60HZ
16、工作溫度: 0~ 40℃
17、重量： 2.5Kg
